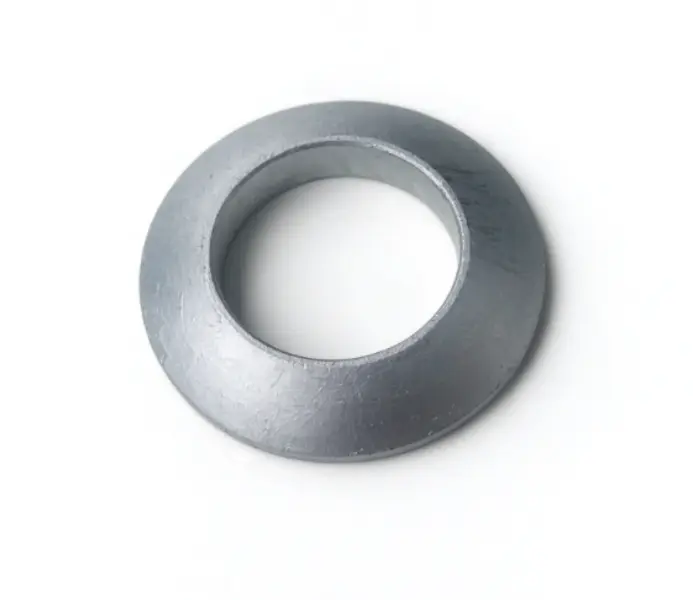

Kulová podložka DIN6319 Konvexní a konkávní samovyrovnávací podložka: Opravte úhlovou odchylku sestavy

Co způsobuje úhlovou odchylku ve šroubových spojích

V těžké průmyslové výrobě a montáži přesných zařízení je úhlová odchylka šroubových spojů jedním z nejvíce přehlížených, ale vlivných skrytých problémů. Nerovné opracované povrchy, deformace při svařování, sedání základů zařízení a chyby při ruční instalaci povedou k neparalelním rovinám lícování. Při dlouhodobém velkém zatížení a mechanických vibracích budou malé úhly náklonu nepřetržitě generovat ohybové namáhání šroubů, což má za následek opotřebení závitu, únavu šroubu, povolení a dokonce i náhlé zlomení.

Většina tradičních montážních řešení spoléhá na běžné ploché podložky nebo pružné podložky, které napomáhají upevnění. Tyto konvenční spojovací prvky však hrají pouze jednoduchou roli rozptylu tlaku a proti uvolnění. Nemají vůbec žádnou možnost kompenzace úhlu a nemohou eliminovat excentrickou ohybovou sílu. U vysoce přesných forem, hydraulických zařízení a zařízení s těžkými ocelovými konstrukcemi spoléhání na běžné podložky výrazně sníží stabilitu sestavy a zkrátí celkovou životnost zařízení.DIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložkadokonale řeší dlouhodobý problém úhlové odchylky montáže v průmyslu. Jeho jedinečná konvexně-konkávní párová kulovitá struktura se může aktivně přizpůsobit nakloněným instalačním plochám, přeměnit nepravidelné ohybové napětí na rovnoměrný axiální tlak a zásadně chránit bezpečnost a stabilitu šroubových spojů.

Podložka DIN6319 VS tradiční podložky: Porovnání výkonu jádra

Abychom konstruktérům a kupujícím pomohli s přesným výběrem spojovacích prvků pro různé pracovní podmínky, provádíme hloubkové srovnání výkonu mezi samonastavitelnými kulovými podložkami a běžnými plochými podložkami/pružinovými podložkami. Konstrukční vady tradičních podložek jsou plně odhaleny v těžkých a nakloněných montážních scénářích, zatímco strukturální výhody sad DIN6319 se plně projeví.

Porovnávací položka	Obyčejná plochá podložka / pružinová podložka	Sada kulových podložek DIN6319
Schopnost kompenzace úhlu	Žádné, nelze se přizpůsobit nakloněným povrchům	Podpora kompenzace úhlové odchylky 3-4°, aktivní samonastavování
Stav napětí šroubu	Snadno vyrobitelné namáhání v ohybu a excentrické zatížení	Eliminujte ohybovou sílu, čisté axiální napěťové ložisko
Odolnost proti vibracím	Nekvalitní, snadno se uvolní při dlouhodobých vibracích	Stabilní upevnění, účinně odolává uvolnění vibrací
Životnost	Krátký, snadno způsobující poškození šroubu únavou	Dlouhá životnost, snížení frekvence údržby zařízení
Použitelné scénáře	Vhodné pouze pro ploché a lehké montáže	Profesionální pro těžké, nerovnoměrné a nakloněné montáže

Z porovnání je zřejmé, že tradiční podložky mohou splnit pouze nejzákladnější potřeby upevnění. Jakmile čelí nerovným montážním povrchům a pracovním podmínkám při vysokém zatížení, nemohou kompenzovat konstrukční chyby. naproti tomuDIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložkaje profesionálně navržen pro kompenzaci průmyslových chyb. Dokáže automaticky upravit úhel montáže podle aktuálního stavu instalace a zajistit, že každý šroub bude namáhán svisle a rovnoměrně, což je nenahraditelná hlavní výhoda při průmyslové montáži vysokého standardu.

Základní pracovní princip sady kulových podložek

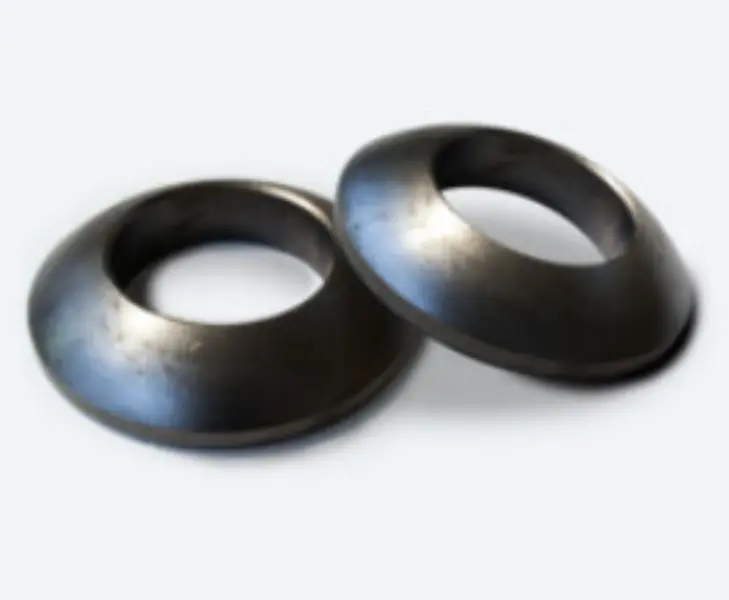

KompletníSada samonastavitelných podložek DIN6319 se skládá z přizpůsobené konvexní podložky typu Ca konkávní podložka typu D. Po přesném kování a ultrajemném broušení je kulový kontaktní povrch hladký a plochý, s vysokou přesností lícování a flexibilním kluzným výkonem. Během instalace zařízení, když je montážní rovina nakloněna nebo odsazena, mohou konvexní a konkávní zakřivené povrchy volně klouzat, aby dokončily samokorekci úhlu a zcela lícovaly šroub a lisovaný povrch obrobku.

Tento pracovní princip zcela mění stav nucené montáže tradičních plochých těsnění. Zabraňuje torzi a ohybu šroubu způsobenému vynucenou kalibrací chyb při instalaci, zajišťuje, že spojovací systém je vždy v optimálním napjatém stavu, a výrazně zlepšuje celkovou tuhost a stabilitu mechanického zařízení.

Stupeň materiálu	Maximální nepřetržitá pracovní teplota	Doporučený točivý moment	Aplikovatelné tipy pro životní prostředí
C45 uhlíková ocel	220 ℃	0,14~0,18	Obecná průmyslová, vnitřní montáž formy
Nerezová ocel A2	300 ℃	0,18~0,22	Vlhký interiér, běžná antikorozní scéna
Nerezová ocel A4	315 ℃	0,19~0,23	Pobřežní solná mlha, chemické korozivní prostředí

Praktická hodnota materiálu a povrchové úpravy

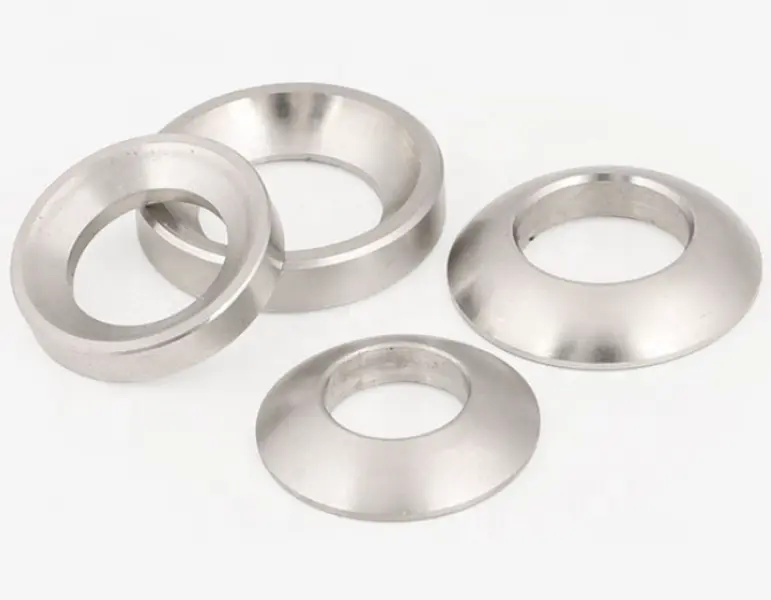

Různé konfigurace materiálu a povrchové úpravy dávají podložkám cílenou přizpůsobivost prostředí.DIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložkapřijímá rozmanité materiálové možnosti. Podložky z uhlíkové oceli C45 s bílým modrým zinkováním mají jednotný povlak a stabilní antikorozní vlastnosti, vhodné pro většinu venkovních a obecných průmyslových montážních scénářů. Výrobky ošetřené černěním se vyznačují nízkým třením a žádným reflexním odleskem, což je vhodnější pro přesné vnitřní upínání formy a zabraňuje ovlivnění přesnosti zpracování formy. Podložky z nerezové oceli A2/A4 opouštějí ochranu povrchovým pokovením s vlastní odolností proti oxidaci a korozi, dokonale se přizpůsobují vysoké vlhkosti, solné mlze a drsným chemickým pracovním podmínkám.

Všechny materiály pocházejí z certifikovaných velkých oceláren, se stabilními mechanickými vlastnostmi a spolehlivou tvrdostí, což zajišťuje, že se podložky nedeformují nebo selžou při dlouhodobém vysokém tlaku. Přizpůsobené povrchové úpravy a produkty speciální velikosti jsou podporovány tak, aby vyhovovaly individuálním technickým potřebám.

Typické aplikační scénáře

Díky výkonné korekci úhlu a vyvážení stresuDIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložkaje široce používán ve vysoce přesných a těžkých průmyslových oborech. V průmyslu forem způsobí opakované sevření a tepelná expanze a kontrakce deformaci desky formy a odchylku od rovinnosti a sada samovyrovnávací podložky může automaticky kompenzovat drobné chyby úhlu, aby byla upínací síla formy stabilní.

U těžkých strojů, hydraulických zařízení, konstrukce ocelových konstrukcí a montáže základny generátoru jsou běžné odchylky usazení základů a instalace zařízení. Sada podložek DIN6319 může účinně vyřešit problém nerovnoměrného namáhání šroubových spojů, zabránit vibracím zařízení a uvolněnému spojení a zajistit dlouhodobý stabilní provoz mechanických systémů. Je nezbytným optimalizovaným upevňovacím doplňkem pro mechanickou konstrukci a modernizaci zařízení.

Záruka standardizovaného balení a exportní zásilky

Společnost Ningbo Gangtong Zheli Fasteners Co., Ltd., jako profesionální výrobce spojovacích prvků orientovaných na export, přijímá přísné exportní standardizované obaly pro všechny hotové podložky, aby byla zajištěna integrita produktu během přeshraniční přepravy na dlouhé vzdálenosti. Konvenční produkty jsou baleny s nepromokavými a vlhkostně odolnými plastovými vnitřními sáčky, které jsou sladěny se zesíleným vyztuženým kartonovým vnějším obalem, který může účinně zabránit korozi povrchu produktu, poškrábání, kolizi a deformaci.

U hromadných exportních objednávek a vysoce standardních zákaznických objednávek podporujeme přizpůsobené balení do dřevěných krabic a paletové balení, abychom dále zvýšili bezpečnost přepravy. Všechny obaly mohou podporovat přizpůsobená zákaznická loga a exkluzivní štítky, aby vyhovovaly potřebám exportu značky a správy skladu. Před každou dodávkou náš tým provede úplnou kontrolu vzhledu, velikosti a množství produktuDIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložka,třídit a balit přísně v souladu s mezinárodními exportními standardy a kompletní kompletaci podpůrných dokumentů, zajišťující bezpečné a bezbariérové ​​dodání zboží globálním zákazníkům.

Proč si vybrat upevňovací prvky Ningbo Gangtong Zheli

Zaměřujeme se na výzkum a vývoj a výrobu spojovacího materiálu vysokého standardu DIN, s vyspělou výrobní technologií a kompletním systémem kontroly kvality. VšeDIN6319 Kulová podložka Konvexní a konkávní samovyrovnávací podložkaprodukty jsou vyráběny v přísném souladu s německými průmyslovými normami, s přesnou rozměrovou tolerancí a vynikající zaměnitelností.

Od vstupní kontroly surovin, přesného zpracování, povrchové úpravy až po balení a dodání hotového výrobku, každý článek implementuje standardizovanou kontrolu kvality. Poskytujeme služby testování vzorků, přizpůsobení v plné velikosti od M6 do M64, stabilní zásobování zásob a profesionální předprodejní a poprodejní technickou podporu. Díky spolehlivé kvalitě produktů a promyšleným exportním službám jsme navázali dlouhodobé kooperativní vztahy se zákazníky v Evropě, Americe, jihovýchodní Asii a dalších regionech a získali široké uznání na globálním trhu průmyslových spojovacích prvků.

FAQ

Q1: Je nutné použít konvexní a konkávní podložky jako kompletní sadu?

A1: Ano. Pouze odpovídající skupina konvexních podložek typu C a konkávních podložek typu D může realizovat samovyrovnávací funkci kompenzace úhlové odchylky sestavy. Jediná podložka nemůže vytvořit kluzné uložení a nemůže dosáhnout účinku korekce úhlu.

Q2: Jaký je největší rozdíl mezi kulovými podložkami DIN6319 a běžnými podložkami?

A2: Hlavním rozdílem je schopnost kompenzace úhlu. Běžné podložky mohou pouze rozptýlit tlak, zatímco samonastavitelné podložky DIN6319 mohou aktivně korigovat sklon instalace, eliminovat namáhání šroubů v ohybu a výrazně zlepšit bezpečnost a životnost vysoce namáhaných spojů.

Q3: Mohou být podložky DIN6319 použity v prostředí s vysokou teplotou a korozi?

A3: Ano. Máme více materiálových variant. Modely z nerezové oceli A2/A4 se přizpůsobí korozivnímu prostředí a vysoce kvalitní materiály vydrží nepřetržité pracovní podmínky při vysokých teplotách a splňují požadavky na použití v různých náročných situacích.
